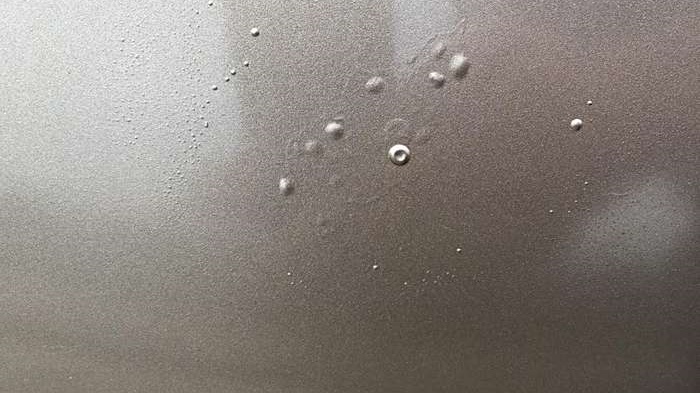

起泡是一種常見(jiàn)的涂層缺陷，里面有時(shí)是干的，有時(shí)有液體。起泡有大有小，形狀為半球形，大小通常與底材的附著力強(qiáng)度，或涂層間的結(jié)合強(qiáng)度，以及氣泡或水泡內(nèi)的壓力有關(guān)，起泡有時(shí)發(fā)生在涂料系統(tǒng)和底材間，有時(shí)發(fā)生在涂層之間，而且，有時(shí)氣泡還會(huì)發(fā)生在涂料系統(tǒng)和底材間，有時(shí)發(fā)生在涂層之間，而且，有時(shí)起泡還會(huì)發(fā)生在單一涂層內(nèi)，這主要是由于有空氣或溶劑殘留在涂膜中，有時(shí)兩種情況都有，但并不如另外兩種情況發(fā)生很多。

底漆中的可溶性顏料通常會(huì)導(dǎo)致起泡，可溶性顏料吸收濕氣，水汽就通過(guò)涂層，產(chǎn)生了相對(duì)濃縮的溶液，在這點(diǎn)上面，滲透起泡就產(chǎn)生了，當(dāng)涂料中含有可溶性物質(zhì)的時(shí)候，起泡就不可避免的會(huì)產(chǎn)生，這種起泡一般是由于滲透作用而產(chǎn)生的水泡，同樣的原因，如果底材上面或者涂層間有可溶性鹽分。同樣會(huì)發(fā)送滲透起泡。

起泡也可能是因?yàn)楸砻嫔嫌须s質(zhì)，如油脂、石蠟和灰塵等，這些是降低涂層附著力的因素。潮氣會(huì)向著涂層低附著力的地方滲透，這時(shí)就容易起泡。

當(dāng)同時(shí)使用陰極保護(hù)和涂料體系的時(shí)候，如果陰極保護(hù)太過(guò)而在涂層下的金屬基體上產(chǎn)生足夠量的氫氣，所產(chǎn)生的壓力就會(huì)導(dǎo)致起泡。

腐蝕過(guò)的舊鋼材表面，因?yàn)橛宣}分和氧化物存在于蝕孔中，最易導(dǎo)致點(diǎn)蝕和起泡，腐蝕性氣體，如H₂S、HCL和CO₂等，會(huì)穿過(guò)涂層并吸收，與底材表面發(fā)生反應(yīng)，而后所產(chǎn)生的壓力使涂膜拱起，電焊時(shí)留下的焊煙也會(huì)造成這種情況。

涂料中的溶劑揮發(fā)不良，殘留在涂層中，也會(huì)導(dǎo)致起泡，溶劑對(duì)水的敏感程度能增加涂膜對(duì)水分子吸收以及潮氣在涂料中的轉(zhuǎn)移。如果涂料的附著力本身不好，隨著耐水性的下降，涂層就會(huì)起泡。涂層表面溫度也會(huì)使殘留溶劑產(chǎn)生足夠的蒸汽壓力引起涂層起泡。
